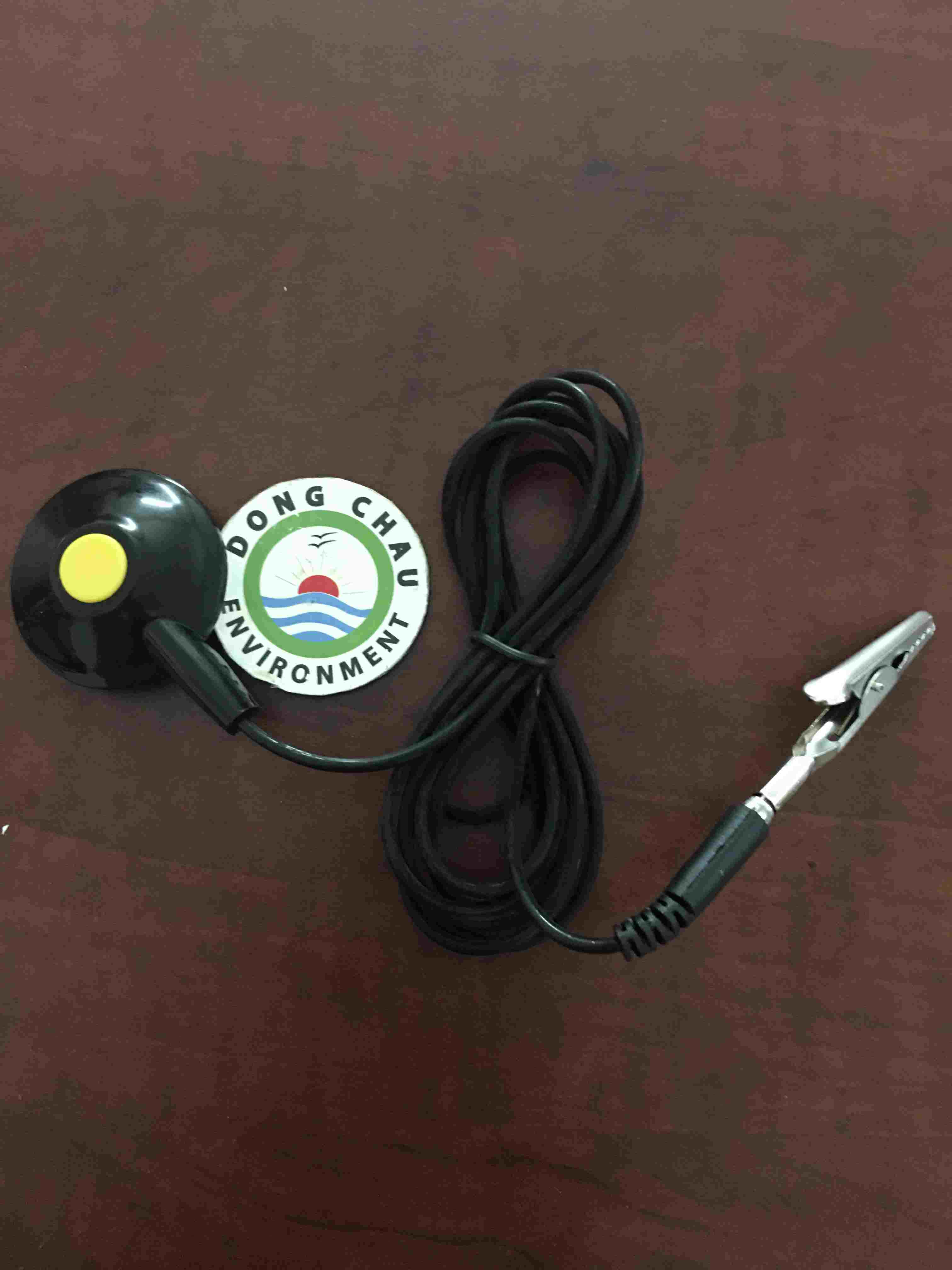

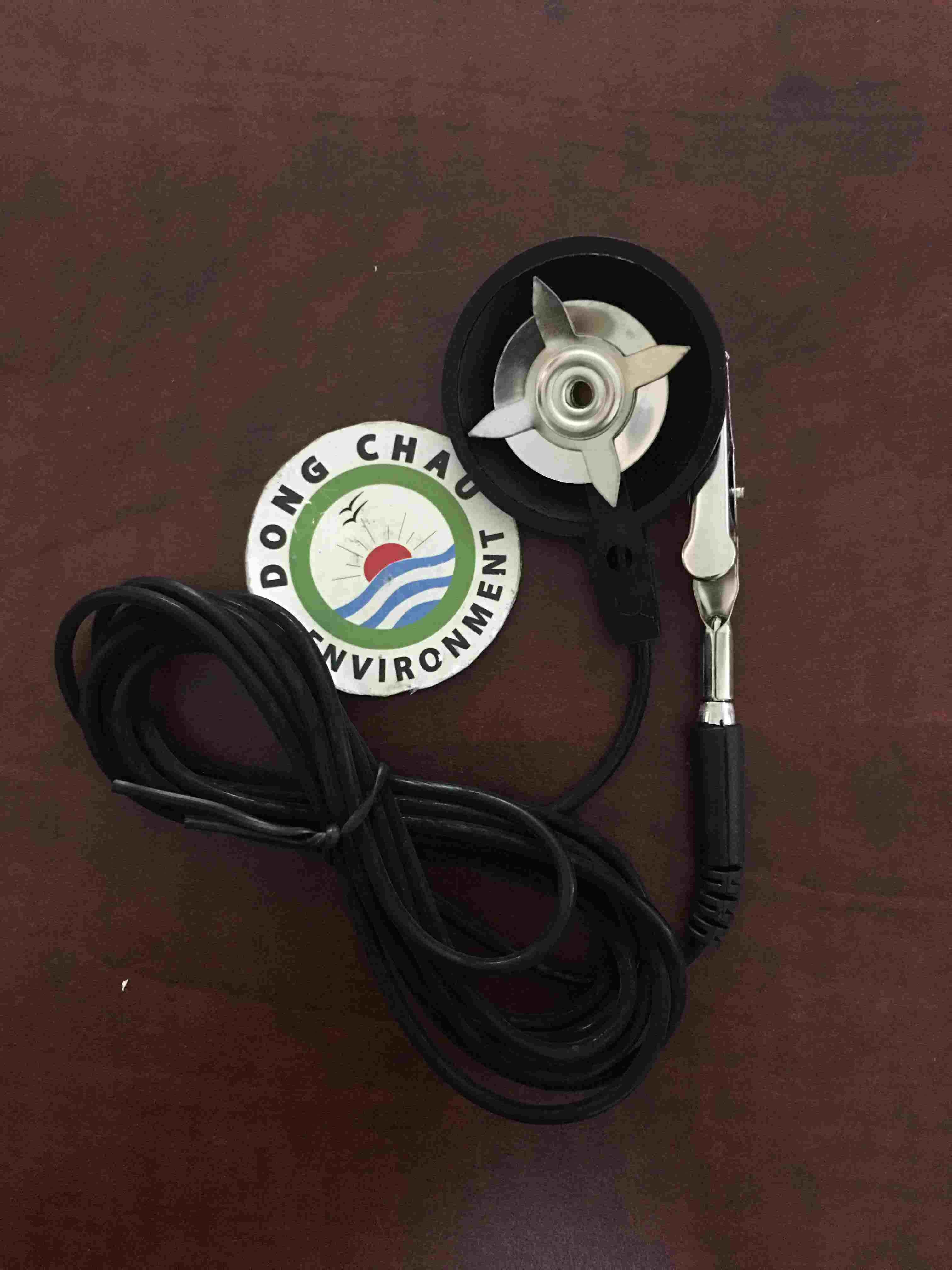

Dây nối đất với thảm chống tĩnh điện

Mô tả chi tiết sản phẩm

Dây nối đất với thảm chống tĩnh điện này là một phụ kiện được thiết kế để sử dụng với thảm sàn chống tĩnh điện. Thảm được thiết kế để hấp thụ tĩnh điện giữ an toàn mạch điện tử nhạy cảm.

Dây nối đất với thảm chống tĩnh điện được gắn vào tấm thảm và dẫn điện tĩnh ra xa công nhân đến điểm nối đất chung như mặt đất trên ổ cắm điện tường.

Đầu nối vòng đầu cuối

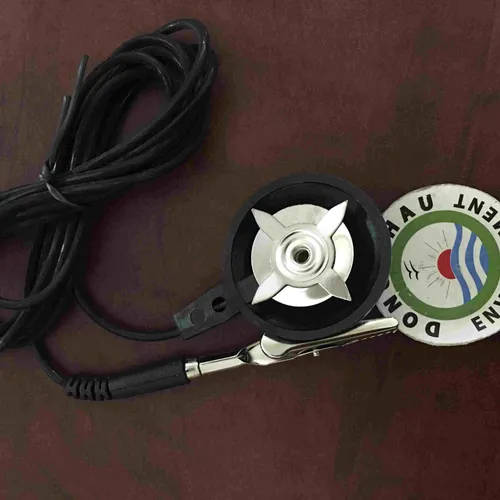

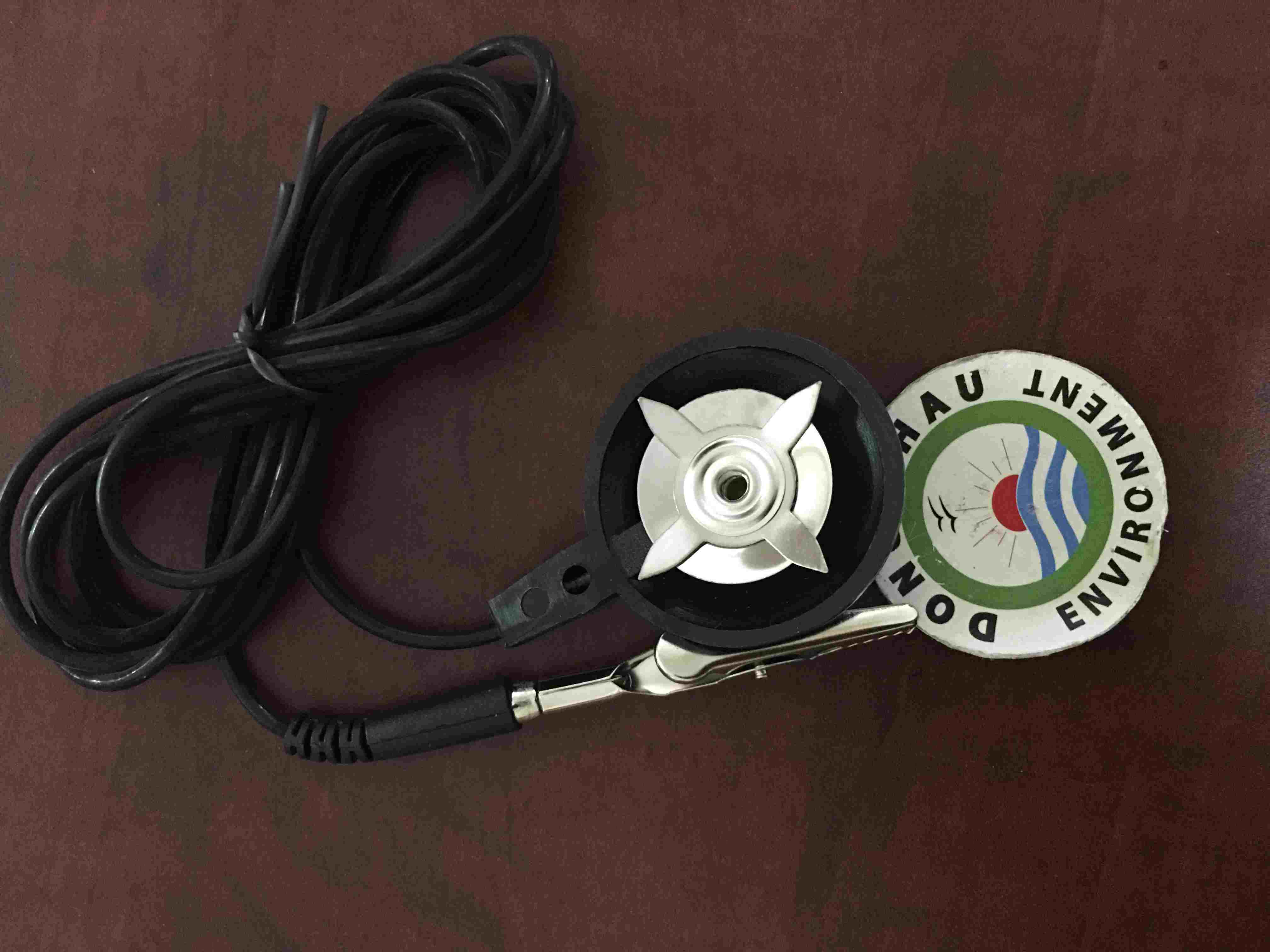

Dây nối đất với thảm chống tĩnh điện dễ dàng để lắp đặt, chụp lên thảm, kết nối vòng thiết bị đầu cuối đến mặt đất.

Để có hiệu suất điện tối ưu, các bề mặt phải được làm sạch thường xuyên bằng chất tẩy rửa nhẹ và nước hoặc chất tẩy rửa chống tĩnh điện. KHÔNG SỬ DỤNG CHẤT LÀM SẠCH VỚI SILICONE.

Dây tiếp đất chống tĩnh điện là gì?

Dây tiếp đất chống tĩnh điện hay còn gọi là dây nối đất chống tĩnh điện an toàn là một loại linh kiện dây dẫn để nối thiết bị nối đất với bề mặt làm việc (thường là thảm cao su chống tĩnh điện), nơi khi phát sinh dòng điện sẽ được truyền qua dây tiếp đất chống tĩnh điện và đi xuống nhằm triệt tiêu dòng điện gây hại, là một phần quan trọng trong hệ thống nối đất chống tĩnh điện.

Giống với các loại dây dẫn điện là dùng để truyền dẫn dòng điện nhưng khác ở chỗ dây tiếp đất ESD có công năng chính không phải truyền dẫn dòng điện cung cấp cho thiết bị điện hoạt động, mà nó dẫn truyền dòng điện gây hại phát sinh từ máy móc, con người đến nơi an toàn và triệt tiêu đi.

Dây nối đất chống tĩnh điện phòng sạch có hình dáng giống với dây dẫn điện thông thường, thường có các màu đen, xanh hoặc vàng, đường kính dây nhỏ và tổng chiều dài trong khoảng 1,5 đến 3m, đặc điểm dễ nhận biết là 2 đầu của dây có cấu tạo đặc thù dạng tròn hoặc kẹp.

Dây nối đất ESD được cấu thành bởi 2 phần chính:

Phần thân dây: Được thiết kế ở dạng thẳng hoặc dạng lò xo tùy theo mục đích sử dụng, thân dây có vỏ được làm bằng vật liệu cách điện, đàn hồi tốt, chịu lực và chịu nhiệt tốt, dễ dàng uốn cong hoặc kéo với lực vừa phải.

Lõi của dây dẫn được làm bằng vật liệu dẫn điện phổ biến như đồng và hợp kim của đồng, kết cấu của lõi dây bao gồm nhiều sợi nhỏ được chạy song song hoặc xoắn dạng cáp giúp tăng độ bền dẻo và khả năng truyền dẫn dòng điện.

Phần 2 đầu của dây tiếp đất ESD có thiết kế đa dạng để dễ dàng lựa chọn phù hợp với mục đích sử dụng. Phổ biến nhất là loại đầu tròn, đầu còn lại là kẹp kim loại, hoặc loại 2 đầu tương xứng. Phần đầu dây này được làm bằng kim loại nối với dây dẫn và thường có thêm một lớp phủ cách điện nhằm tăng thẩm mỹ và bảo vệ tiếp xúc đầu dây sau khi kết nối.

Tác dụng của sản phẩm

Dây tiếp đất chống tĩnh điện phòng sạch là một phần của hệ thống tiếp đất nên để hiểu rõ được công năng của dây tiếp đất chống tĩnh điện chúng ta cần hiểu được nguyên lý và tác dụng của hệ thống nối đất chống tĩnh điện.

Hệ thống nối đất chống tĩnh điện là chuỗi các đường dây và thiết bị, được đấu nối với nhau và dẫn đến điểm cuối là “thanh trung tính nối đất” (chôn dưới lòng đất).

Hệ thống này có tác dụng dẫn truyền điện áp phát sinh từ con người, máy móc không để dòng điện gây hại chạy qua cơ thể và sản phẩm đảm bảo an toàn cho người tiếp xúc và đảm bảo chỉ tiêu chất lượng cho sản phẩm, thiết bị.

Trong môi trường phòng sạch, nhà xưởng, quá trình nghiên cứu sản xuất sẽ đòi hỏi con người thao tác thường xuyên, thiết bị máy móc hoạt động liên tục nếu không may có sự cố điện áp sẽ dẫn đến phát sinh tia lửa điện gây mất an toàn thậm chí dẫn đến sự cố cháy nổ.

Nên việc sử dụng hệ thống nối đất là tiêu chuẩn bắt buộc để đảm bảo an toàn, chất lượng, giúp hạn chế sự cố rủi ro thấp nhất có thể.

Ứng dụng của dây tiếp địa tĩnh điện phòng sạch

- Dây tiếp đất ESD được sử dụng rộng rãi trong các môi trường nhà xưởng, phòng sạch sản xuất linh kiện điện tử, lắp ráp bảng mạch, phòng thí nghiệm. Những nơi có tiêu chuẩn an toàn sản xuất, tiêu chuẩn chống tĩnh điện.

- Tiếp đất an toàn cho mặt bàn làm việc, bề mặt thao tác.

- Kết nối giữa thiết bị tiếp đất với thiết bị điện.

- Trong công tác nghiên cứu, kiểm tra đo đạc mạch điện tử an toàn chuyên nghiệp.
