Keo Trám Trét Xây Dựng 3M™ PU 535

Mô Tả Sản Phẩm

3M™ Keo Trám Trét Xây Dựng PU 535 là sản phẩm một thành phần, đóng rắn bằng hơi ẩm, tạo ra các liên kết đàn hồi vĩnh viễn. Sản phẩm này có khả năng bám dính với nhiều loại vật liệu khác nhau bao gồm nhựa, FRP, SMC, nhôm, thép, kim loại phủ và gỗ.

Đặc Điểm Chính

• Một thành phần/đóng rắn bằng hơi ẩm

• Không cần trộn

• Đơn giản hóa quá trình sản xuất

• Bám dính các vật liệu khác nhau

• Cung cấp sự linh hoạt trong thiết kế

• Đàn hồi vĩnh viễn

• Đảm bảo liên kết bền vững

• Đóng rắn nhanh

• Tăng tốc quá trình sản xuất

• Có thể sơn phủ

• Cải thiện vẻ ngoài

• Độ đàn hồi thấp

• Lý tưởng cho việc trám trét

• Phù hợp để kết dính vật liệu có hệ số giãn nở nhiệt khác nhau

Đặc Điểm Hiệu Suất

• Thời gian không dính (ở 23 ºC và độ ẩm 50%): Khoảng 90 phút

• Tốc độ đóng rắn (ở 23 ºC và độ ẩm tương đối 50%): 3 mm mỗi 24 giờ

• Độ cứng Shore A (ISO 868-3 giây): Khoảng 40

• Mật độ ở 20 ºC: Đen: 1,16 ± 0,05, Khác: 1,18 ± 0,05

• Độ giãn dài khi đứt (ISO 8339): >600%

• 100% Modulus (ISO 8339): 0,4 MPa

• Không chảy xệ (ISO 7390)

• Nhiệt độ dịch vụ: -30 ºC đến + 80 ºC

• Màu sắc: Trắng, Đen và Xám

• Nhiệt độ áp dụng: 5 ºC đến + 35 ºC

• Khả năng chống axit và bazơ loãng: Trung bình

• Khả năng chống nước và muối: Xuất sắc

• Độ đặc: Bột trung bình

• Khả năng chống tia UV: Tốt

• Khả năng tương thích với sơn:

• Sơn gốc nước: Có

• Sơn gốc dung môi: Thử nghiệm trước

Khả năng Chịu UV:

Các sản phẩm có khả năng chống lão hóa UV tốt và sẽ duy trì độ bền và tính linh hoạt khi tiếp xúc lâu dài với ánh sáng UV. Sản phẩm màu trắng có thể bị vàng nhẹ khi tiếp xúc lâu dài với ánh sáng UV.

Khả năng Chịu Nhiệt:

Việc tiếp xúc lâu dài với nhiệt độ cao hơn 80 ºC sẽ làm giảm dần độ bền kéo theo thời gian. Vì lý do này, các sản phẩm này không nên được sử dụng trong các ứng dụng mà nhiệt độ liên tục vượt quá 80 ºC.

Hướng dẫn sử dụng

Chuẩn bị bề mặt:

Bề mặt cần được trám hoặc dán phải sạch và khô. Bề mặt phải không có dầu mỡ, chất giải phóng khuôn, dầu, nước/ngưng tụ và các chất gây ô nhiễm khác có thể ảnh hưởng đến độ bám dính của keo. Chà nhám bằng giấy nhám 180 đến 220 grit và lau sạch bằng dung môi sẽ cải thiện độ bền liên kết. Các dung môi phù hợp bao gồm 3™ Citrus Based Adhesive Remover, 3M™ Scotch-Weld™ Solvent No. 2 hoặc methyl ethyl ketone (MEK).*

* Khi sử dụng dung môi, sử dụng ở nơi thông thoáng. Dập tắt tất cả các nguồn lửa trong khu vực làm việc và tuân theo hướng dẫn sử dụng và biện pháp phòng ngừa trên sản phẩm. Tham khảo nhãn sản phẩm và MSDS để biết thêm các biện pháp phòng ngừa. Luôn thử trước dung môi để đảm bảo nó tương thích với bề mặt. Các quy định về chất lượng không khí địa phương và liên bang có thể điều chỉnh hoặc cấm việc sử dụng sản phẩm này hoặc các vật liệu chuẩn bị bề mặt và làm sạch. Tham khảo các quy định về chất lượng không khí trước khi sử dụng các sản phẩm này.

Lưu ý: Cồn sẽ cản trở quá trình đóng rắn và cần phải cẩn thận khi sử dụng cồn làm dung môi làm sạch để ngăn không cho tiếp xúc với keo.

Sử dụng chất lót là một bước và chi phí bổ sung và sẽ phụ thuộc vào bề mặt và mục đích sử dụng cuối cùng. Sử dụng chất lót có thể cải thiện khả năng chống ăn mòn của một số kim loại cũng như tăng độ bền của liên kết khi tiếp xúc với điều kiện độ ẩm cao. Đối với hầu hết các ứng dụng, độ bền cao trên kim loại có thể đạt được mà không cần sử dụng chất lót. Khuyến nghị thử nghiệm trước để xác định xem có cần chất lót hay không. 3M™ Scotch-Weld™ Structural Adhesive Primer EC-1945 B/A hoạt động tốt cho hầu hết các kim loại.

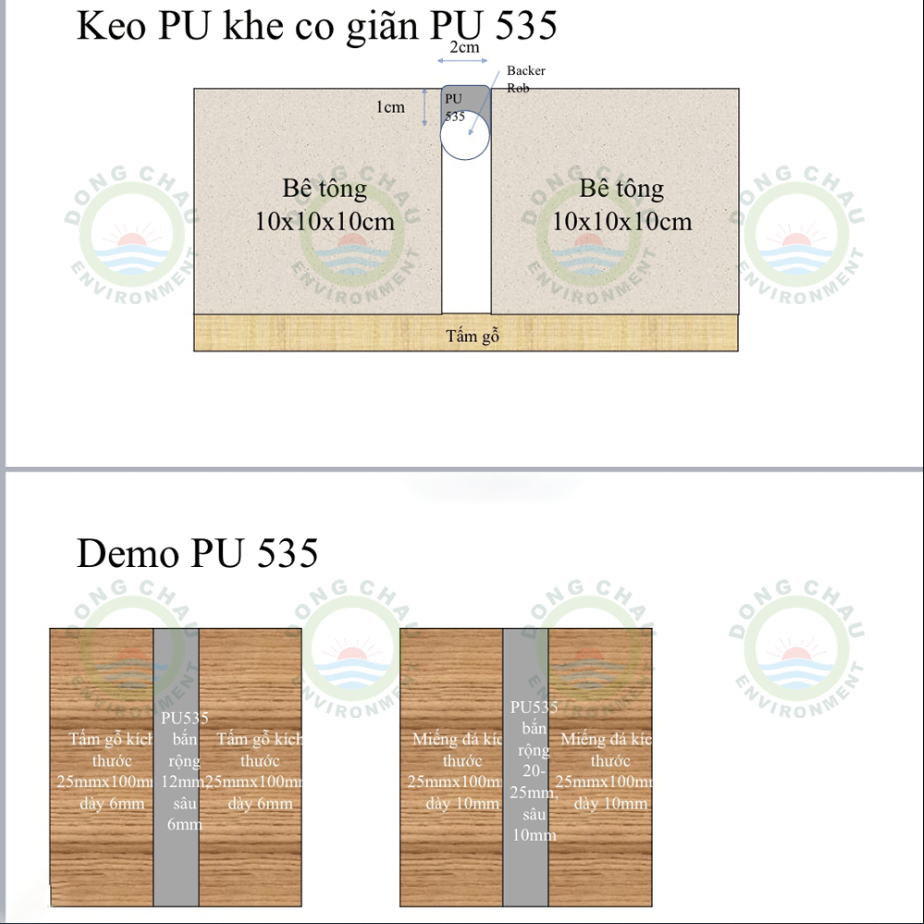

Ứng dụng:

Đâm thủng niêm phong trong vòi phun và đánh bật niêm phong mỏng ở đáy hộp trước khi đặt vào súng bắn keo. (Đối với các gói linh hoạt, cắt bỏ nếp gấp nhỏ ở cuối và sau đó đặt vào thùng súng bắn keo với đầu mở hướng lên). Lắp ráp đầu vòi và vòng giữ trên súng, cắt đầu vòi theo kích thước mong muốn. Sản phẩm nên được sử dụng trong vòng 24 giờ sau khi niêm phong bị đâm thủng và nên được ép chặt vào khớp nối để đảm bảo keo tiếp xúc đầy đủ với bề mặt. Áp dụng sản phẩm khi nhiệt độ nằm trong khoảng từ 5º C đến 35º C. Không áp dụng trên bề mặt bị đóng băng hoặc ướt. Không áp dụng lên silicone hoặc khi có mặt của silicone đang đóng rắn. Tránh tiếp xúc với cồn và dung môi trong quá trình đóng rắn. Keo có thể được định hình ngay sau khi áp dụng để đạt được vẻ ngoài mong muốn.

Vệ sinh:

Khi keo trám vẫn còn mềm, có thể làm sạch bằng các dung môi giống như đã sử dụng để chuẩn bị bề mặt. Nếu keo trám đã đóng rắn, việc loại bỏ được thực hiện bằng cơ học với dao cạo, dây piano, chà nhám hoặc đĩa loại bỏ keo và sọc 3M™ Scotch-Brite™. Đĩa này có sẵn từ Bộ phận Hậu mãi Ô tô 3M.
