Cấu Tạo và Nguyên Lý Hoạt Động của Bình Lọc Nhiều Túi Công Nghiệp

Giới thiệu

Bình lọc công nghiệp nhiều túi là một thiết bị quan trọng trong ngành công nghiệp, đặc biệt trong các quy trình sản xuất cần lọc bỏ các tạp chất khỏi chất lỏng. Cấu tạo của bình lọc này cho phép lọc một lượng lớn chất lỏng với hiệu suất cao, đồng thời tiết kiệm thời gian và chi phí bảo dưỡng.

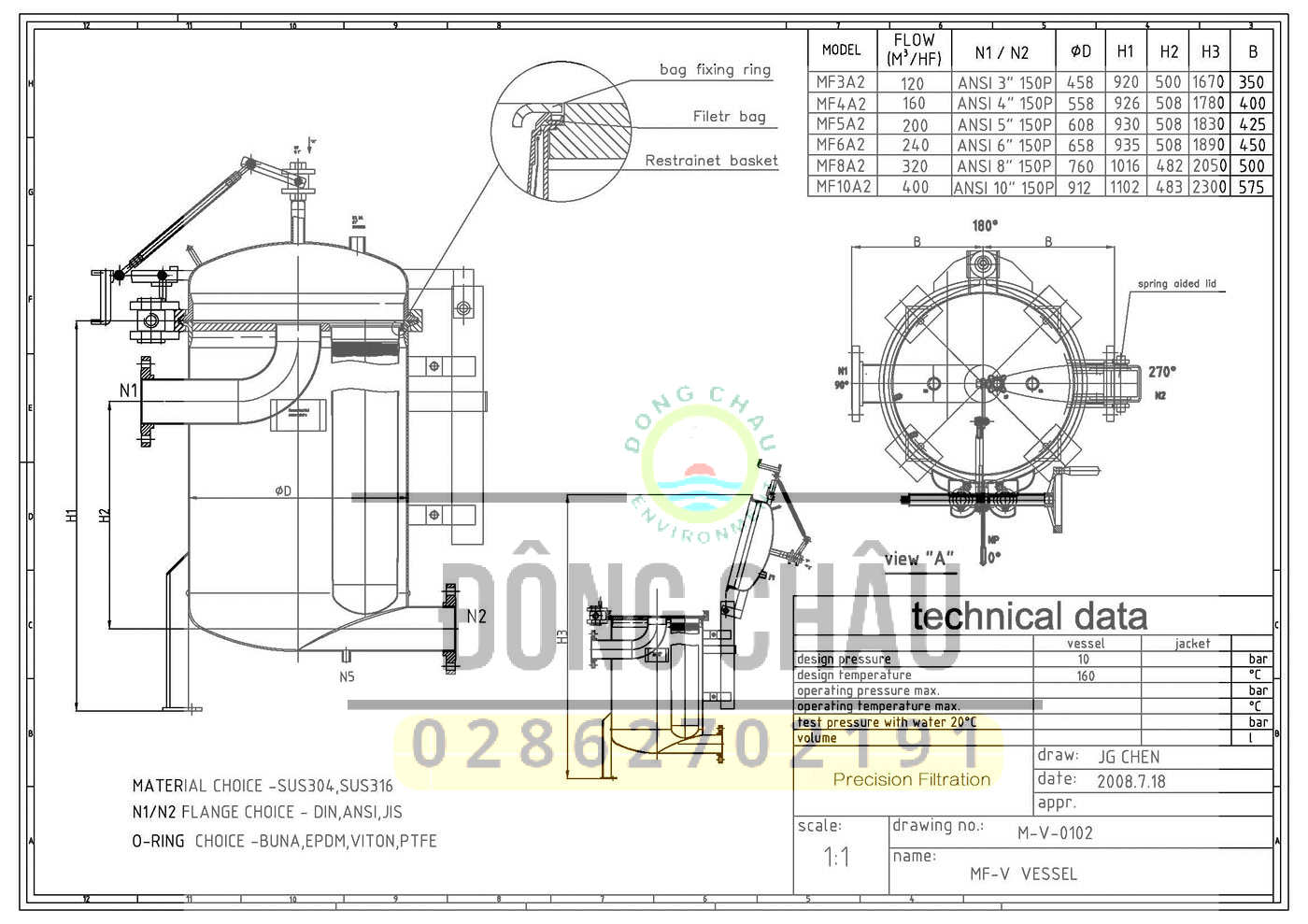

Cấu tạo chi tiết của bình lọc công nghiệp nhiều túi

Bình lọc công nghiệp nhiều túi bao gồm các bộ phận chính như thân bình, nắp bình, và các túi lọc. Thân bình được làm từ các vật liệu chịu được áp suất và nhiệt độ cao như thép không gỉ hoặc hợp kim nhôm, đảm bảo độ bền vững và tuổi thọ lâu dài. Nắp bình thường có cơ chế khóa chặt và hệ thống gioăng kín để ngăn chặn rò rỉ trong quá trình vận hành.

Một trong những ưu điểm nổi bật của bình lọc nhiều túi là khả năng chứa nhiều túi lọc cùng lúc, từ 1 đến 24 túi, tùy thuộc vào yêu cầu lọc và kích thước của bình. Điều này cho phép lọc một lượng lớn chất lỏng trong một thời gian ngắn, tăng hiệu suất làm việc và giảm thiểu thời gian ngừng máy để thay túi lọc. Các túi lọc có thể được làm từ nhiều loại vật liệu khác nhau như polyester, polypropylene, hoặc nylon, mỗi loại đều có đặc tính riêng phù hợp với từng loại chất lỏng và mức lọc khác nhau, từ 1 micron đến 100 micron.

Thông Số Kỹ Thuật Tham Khảo

- Vật liệu thân bình lọc: Thép không gỉ, hợp kim nhôm

- Kích thước thân bình: Đường kính: từ 100mm đến 1000mm, Chiều cao: từ 300mm đến 2000mm

- Áp suất làm việc tối đa: 10 bar (145 psi)

- Nhiệt độ làm việc tối đa: 200°C (392°F)

- Số lượng túi lọc: Từ 1 đến 24 túi, tùy thuộc vào kích thước bình lọc

- Vật liệu túi lọc: Polyester, Polypropylene, Nylon

- Kích thước túi lọc: Đường kính: 100mm đến 180mm, Chiều dài: 400mm đến 800mm

- Độ lọc túi lọc: Từ 1 micron đến 100 micron

- Kiểu kết nối: Mặt bích hoặc ren

- Phụ kiện đi kèm: Van xả khí, Đồng hồ áp suất, Vòng đệm cao su

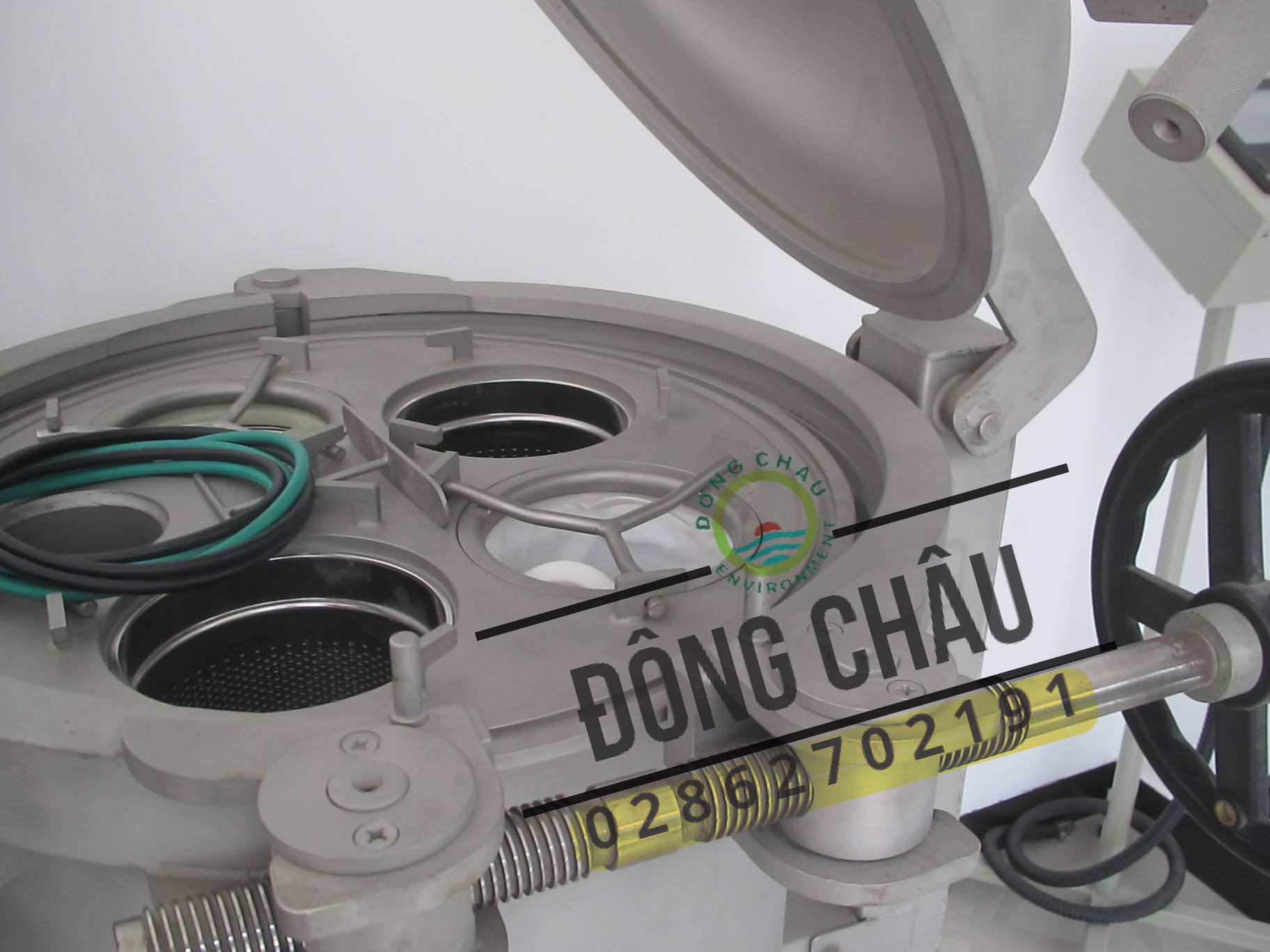

Cấu Tạo Chính

Thân Bình Lọc

Thân bình lọc thường được làm từ các vật liệu bền bỉ như thép không gỉ hoặc hợp kim nhôm, nhằm đảm bảo khả năng chịu áp lực và chống ăn mòn. Thân bình được thiết kế để chứa nhiều túi lọc và có thể chịu được áp suất cao trong quá trình vận hành.

Nắp Bình Lọc

Nắp bình lọc được thiết kế để dễ dàng tháo lắp, thường có cơ chế khóa an toàn để đảm bảo nắp không bị bật ra trong quá trình vận hành. Nắp cũng có thể được trang bị các van xả khí để đảm bảo không có khí nén tích tụ bên trong bình.

Giỏ Lọc

Giỏ lọc bên trong thân bình được thiết kế để giữ các túi lọc ở vị trí cố định. Giỏ lọc thường được làm từ thép không gỉ và có thể dễ dàng tháo rời để bảo dưỡng hoặc thay thế túi lọc.

Túi Lọc

Túi lọc là thành phần chính thực hiện quá trình lọc. Chúng được làm từ nhiều loại vật liệu khác nhau như polyester, polypropylene, hoặc nylon, tùy thuộc vào yêu cầu cụ thể của quá trình lọc. Túi lọc có nhiều kích thước và mức độ lọc khác nhau, phù hợp với các loại tạp chất cần loại bỏ.

Đầu Vào và Đầu Ra

Bình lọc có các đầu vào và đầu ra cho chất lỏng. Đầu vào được thiết kế để dẫn chất lỏng vào bình lọc và phân phối đều qua các túi lọc. Đầu ra là nơi chất lỏng đã được lọc sạch sẽ thoát ra khỏi bình. Các đầu vào và đầu ra thường được trang bị van điều chỉnh để kiểm soát lưu lượng chất lỏng.

Nguyên Lý Hoạt Động

Chất lỏng cần lọc được bơm vào bình qua đầu vào. Chất lỏng sau đó được phân phối đều qua các túi lọc nhờ giỏ lọc. Các tạp chất trong chất lỏng bị giữ lại trong túi lọc, còn chất lỏng sạch sẽ thoát ra ngoài qua đầu ra. Quá trình lọc diễn ra liên tục cho đến khi túi lọc đầy tạp chất và cần được thay thế hoặc vệ sinh.

Ưu Điểm của Bình Lọc Nhiều Túi

• Hiệu Suất Cao: Với khả năng chứa nhiều túi lọc, bình lọc có thể xử lý một lượng lớn chất lỏng trong thời gian ngắn.

• Dễ Dàng Bảo Dưỡng: Các túi lọc có thể dễ dàng thay thế hoặc vệ sinh mà không cần phải tháo rời toàn bộ hệ thống.

• Đa Dạng Vật Liệu: Túi lọc có thể được làm từ nhiều loại vật liệu khác nhau, phù hợp với nhiều loại chất lỏng và tạp chất.

• Thiết Kế Bền Bỉ: Vật liệu làm thân bình và giỏ lọc đảm bảo tuổi thọ cao và khả năng chống chịu tốt trong môi trường công nghiệp khắc nghiệt.

Kết Luận

Bình lọc công nghiệp nhiều túi là lựa chọn ưu việt cho các quy trình lọc cần hiệu suất cao và độ bền bỉ. Cấu tạo của bình lọc này không chỉ đảm bảo quá trình lọc hiệu quả mà còn tối ưu hóa chi phí vận hành và bảo dưỡng. Việc hiểu rõ cấu tạo và nguyên lý hoạt động của bình lọc sẽ giúp các doanh nghiệp lựa chọn và sử dụng thiết bị một cách hiệu quả nhất.
